UI設計之從效果圖到UI切圖發布者：本站     時間：2020-06-20 14:06:46

Part 1    項目立項
完善的公司會(huì )把項目相關人員聚集起來，產品經理會(huì )把產品詳細的用原型展示出來，包括產品定位，市場需求，主打賣點，產品性質以及各模塊具體功能，邏輯跳轉演示一下；之后會(huì )評估項目用時，各部門協調，項目啟動。

話不多說，接到原型，那我們應該做什么準備工作呢？



在項目設計之初，就該進行項目歸檔整理，我的習慣是“項目名稱+版本序列”；

沒有最正確的工作方法，只有最適合自己的工作習慣。

我個人習慣把不同類型的文件劃分到不同類型的文件夾里，有的設計師習慣全都放在一個文件夾里，如果文件少還說的過去，如果頁面過多，就知道這樣的利弊了。



工欲善其事必先利其器，基本上我做界面設計用的最多的就是PS和AI了，版本無所謂，用著舒服就行，推薦版本高一點的，低版本好多方便功能都沒有。

標注工具：
PxCook，目前我還沒用上Mac，所以也不知道傳說中的Sketch到底多神奇。PxCook在Windows上標注還比較順手，雖然它還附帶切圖功能，但是比較雞肋，不推薦用它切圖。

切圖工具：

Cutterman  一款PS的插件，切圖非常方便，但不支持綠色免安裝版本PS，而且對PS版本要求比較高，針對CS 6的已經不維護更新了。推薦安裝官方完整版PS cc，然后自行破解。官網上有安裝使用教程，自己研究下吧，因為我也是最近才開始接觸這款插件。

Part 2    Photoshop
現在常用的幾種設計尺寸

1.  640*960      4時代的尺寸，剛接觸APP設計用的是這個尺寸，擬物盛行的時代(現在用這個尺寸設計的應該比較少了吧)；

2.  640*1136    5/5S/5C，IPhone更新，咱們設計也得跟著與時俱進(應該還有人用這個設計尺寸)，進入扁平的時代了；

3.  750*1334    6   目前我做設計稿的設計尺寸，IPhone6的尺寸，向下可以適配4，5，向上可以適配6 plus；我記得IP6推出后，我問總監應該用什么尺寸設計，他說用IP6的吧，好適配，切出來就是@2x了，改一改上下都能照顧到。



推薦做設計稿的時候使用IPhone6的尺寸進行設計。

IP 6的尺寸相比于IP 5來說，很多系統控件尺寸并未變化，只是高度也就是內容顯示區域發生了變化。下面是IPhone 6的空白文檔，我建立了參考線。



文檔建立之初就設置好參考線是個很好的工作習慣，我希望更多的設計師可以養成更好的工作習慣。

上下的參考線很容易設置，因為是根據IPhone自身系統設置的，左右的參考線我習慣設置為24px，也就是顯示內容距離邊框的距離。這不是絕對的，我和總監研究過，究竟是設置為左右30px還是24px比較好，通過對國內國外各種APP的對比，覺得24px更適合一些，不寬不窄，這個完全是設計師個人的設計習慣，所以不要當成什么規范，確切的說，整個屏幕你都可以隨便做，但是我們這里說的是正常頁面。

Part 3    頁面標注
標注是重中之重，工程師能不能完整的還原設計稿，很大一部分取決于標注；如果不清楚你該怎么標，一定要和工程師溝通！

每個工程師實現效果的方法不同，我在這里所說的，是我的標注習慣，但應該適用于大部分的設計師和工程師。

不需要每一張效果圖都進行標注，你標注的頁面能保證工程師開發每個頁面的時候都能順利進行即可；

這里的標注軟件使用的是PxCook，先標一個空白文檔，看看都需要什么吧



這里要說一句，PxCook雖然可以自動讀取顏色，但是還不能對PSD文檔里設置的透明度讀取，所以如果你用了透明色，推薦你用文字標注直接寫出來原色值以及透明度。

基本上我并不使用PXCook里面的顏色標注工具，而是使用文字標注工具，因為要標識兩種色值，PxCook只能顯示一種色值。

一般我的習慣是PS和標注軟件同時打開，因為有時候標注軟件并不能完全的把PSD文件里的東西標注出來，所以標注也要靈活運用，如果無法標注，就到PS里查看一下，然后再使用文字標注說明一下。

標注顏色是使用16進制，還是RGB：
都用得到，要看實現什么東西，建議標注顏色時，兩種色值表達都標上(16進制&RGB)。

你需要標注的內容有：

1.文字需要提供：字體大小,字體顏色；

2.頂部標題欄的背景色值，透明度；

3.標題欄下方以及Tab bar上方其實有一條分割線，需要提供色值；

4.內容顯示區域的背景色(如果是全部頁面白色，那就和工程師說一句就行)；

5.底部Tab bar的背景色值。

因為頁面的種類成千上萬，我想每種頁面都講一下，但是不現實，希望可以舉一反三。

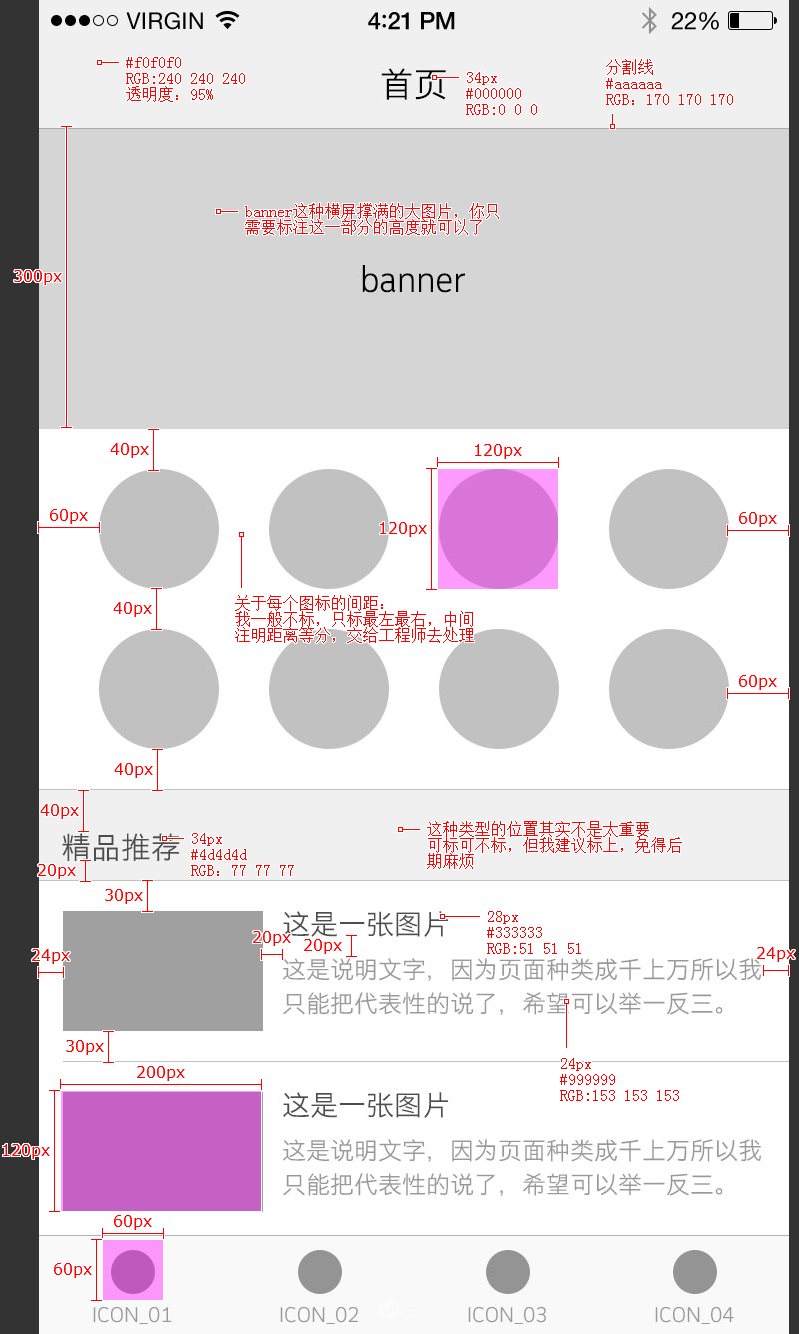

下面的是一個比較普通的首頁頁面，但是基本上一款APP中應該標的元素都有了~



一般頁面你需要標注這些地方：

所有元素統一距離屏幕最左24px(全局性的數據可以直接和工程師溝通，也可以標注，推薦標注出來)

1.標題欄：背景色，標題欄文字大小，文字顏色(不再贅述)；

2.Banner：所有撐滿橫屏的大圖，不需要橫向尺寸，把高度標出了就可以了;

3.菜單圖標：

圖標的大小和圖標的可點擊區域不一定一致

也就是說，圖標可以做的很小，但是為了保證點擊的準確性和流暢性，工程師可以把可點擊區域設置的很大，這樣標注和切圖的時候就要注意，標注的是可點擊區域的大小，切圖切的也是可點擊區域的大小，也就是用透明區域去補上，否則圖片會(huì )模糊。

在設計的時候就要考慮可點擊區域的范圍，比如X寶購物車頁面左側的小圈，可點擊區域要比實際小圈尺寸大很多。

這種類型的圖標需要標注圖標點擊區域大小，圖標距離屏幕最左最右以及上下的距離。至于圖標的間距，因為有些時候可能     設計師不能完全做到1px不差，所以我基本不標，交給工程師讓他們去處理，其實等距排列的圖標不需要標間距，因為工程師還要動態適應不同的屏幕，標了間距也是白標(還是要和你的搭檔溝通怎么去標注）；

4.模塊間隔：這個位置其實不是太重要，我習慣標注上這里，麻煩能少則少。

5.圖片+文字：這個應該比較常見，只標注一個單位(圖+文)就可以了。

圖片需要標注寬高，因為工程師要設置圖片區域，從后臺調取，可以這么說，軟件里除了橫屏撐滿的圖，基本上所有的圖片都要標注寬高。

圖片距離上下左右的距離，文字大小顏色，這里的文字其實算兩個控件，標題文字以及說明文字，需要單獨標出。
